BRF Fastighet T25:2012
Beställare Nya Fastigheter AB Ansvarig: Robin Avdelning: Box: Gatuadress: Rådmansgatan 40 Ort, Postnr: Stockholm Telefon: 08 12 34 56 Fax: Mobil: 070 12 34 56 E-post: info@vaonline.se
Projektledare Ansvarig: Avdelning: Box: Gatuadress: Ort, Postnr: Telefon: Fax: Mobil: E-post:
Utförare VAONLINE SYSTEMS Ansvarig: Henrik Avdelning: Tv-inspektion Box: Gatuadress: Skidbacken 70 Ort, Postnr: Sundbyberg Telefon: 08-12345678 Fax: 08-12345679 Mobil: 07012345678 E-post: info@vaonline.se
Projektnamn: BRF Fastighet T25:2012
Startad: 2014-01-14 Beställare: Ansvarig: Inspektör: Adress: Postnummer: Ort:
Skapa stillbild
Profilmätning
Navigator:
BRF Fastighet T25:2012
Inget video
Demo-konto
VAONLINE SYSTEMS
Innehållsförteckning
Projektnamn: BRF Fastighet T25:2012
Projektnummer: 66
Ansvarig:
Datum: 2014-01-14
BRF Fastighet T25:2012
Sträcka 1 : renslucka - rl3
6 - 11
Sträcka 2 : wc2 - samlingsledning
12 - 15
Sträcka 3 : Start1 - Slut2
16
Demo-konto
VAONLINE SYSTEMS
Inspektionsutlåtande / BRF Fastighet T25:2012
2020-09-07
Adress: Sturegatan 35 Sundbyberg, SWEVES SVK2340, Nittedalgata 14 0654 Oslo
Beställare: Nya Fastigheter AB
Arbetsbeskrivning / Syfte:
Stopp i rör. Ledningen har spolats före inspektionen och filmningen gjordes onsdag morgon. Undersökning om varför ett stopp uppstod.
Slutsats:
Hittade rörbrott och sprickor i ledningen. Beställaren tog ett beslut om att relina ledningen.
Rekommenderad åtgärd:
Relina eller gräva upp och byta ut alla berörda rör.
Arbetsrapport: Str 1 / Sturegatan 35 Sundbyberg: #6 Avstånd: 8.10 m. Grad: 4 Rörbrott 4. På ledning i eller under byggnad, klockan 01-02 .#7 Avstånd: 8.30 m. Grad: 4 Rörbrott 4. På ledning i eller under byggnad, klockan 04 . / needs to repaird#8 Avstånd: 8.50 m. Grad: 1 Sprickor 1. Ytsprickor, klockan 01 , cirkulär . / Cirkulär spricka#9 Avstånd: 9.40 m. Grad: 2 Sprickor 2. Ej öppen spricka, klockan 10 , längsgående . / Ganska grov spricka#10 Avstånd: 9.60 m. Grad: 4 Rörbrott 4. På ledning i eller under byggnad, klockan 10 .#11 Avstånd: 9.90 m. Grad: 2 Sprickor 2. Ej öppen spricka, klockan 10 , längsgående , börjar .#12 Avstånd: 10.00 m. Grad: 2 Sprickor 2. Ej öppen spricka, klockan 10 , längsgående , slutar .Str 2 / Sturegatan 35 Sundbyberg: #7 Avstånd: 5.70 m. Grad: 1 Ansamling 1: Föremål ej påverkar ledningen. / under 5 % av rörets diameter#9 Avstånd: 6.30 m. Grad: 1 Ansamling 1: Föremål ej påverkar ledningen, börjar . / okänt material, finkorningt#11 Avstånd: 7.00 m. Grad: 1 Ansamling 1: Föremål ej påverkar ledningen, slutar . / okänt material, finkorningt#14 Avstånd: 17.50 m. Grad: 1 Främmande föremål 1. Reduktion av rörets tvärsnittsarea som är mindre än 5 %.#15 Avstånd: 17.50 m. Grad: 2 Främmande föremål 2. Reduktion av rörets tvärsnittsarea som är från 5 % och upp till 15 %. / Skruv och grova bitar av okänt materialStr 3 / SWEVES SVK2340: Str 4 / Nittedalgata 14 0654 Oslo:
2014-01-14 BRF Fastighet T25:2012 // Sida 2
Demo-konto
VAONLINE SYSTEMS
Projektinformation / BRF Fastighet T25:2012
Projektnamn: BRF Fastighet T25:2012
Projektnummer: 66
Ansvarig:
Datum: 2014-01-14
Beställare Nya Fastigheter AB Ansvarig: Robin Avdelning: Box: Gatuadress: Rådmansgatan 40 Ort, Postnr: Stockholm Telefon: 08 12 34 56 Fax: Mobil: 070 12 34 56 E-post: info@vaonline.se
Utförare VAONLINE SYSTEMS Ansvarig: Henrik Avdelning: Tv-inspektion Box: Gatuadress: Skidbacken 70 Ort, Postnr: Sundbyberg Telefon: 08-12345678 Fax: 08-12345679 Mobil: 07012345678 E-post: info@vaonline.se
2014-01-14 BRF Fastighet T25:2012 // Sida 3
Demo-konto
VAONLINE SYSTEMS
Klassifikationshistorik / BRF Fastighet T25:2012
Projektnamn: BRF Fastighet T25:2012
Projektnummer: 66
Ansvarig:
Datum: 2014-01-14
1:
Observation som inte bedöms innebära risk för driftstörning eller följdskada.
2:
Observation som inte bedöms innebära omedelbar risk för driftstörning eller följdskada, men som bör bevakas.
3:
Observation som bedöms innebära risk för driftstörning eller följdskada.
4:
Observation bedöms innebära omedelbar risk för driftstörning eller följdskada.
2014-01-14 BRF Fastighet T25:2012 // Sida 4
Demo-konto
VAONLINE SYSTEMS
Övrig information / BRF Fastighet T25:2012
Projektnamn: BRF Fastighet T25:2012
Projektnummer: 66
Ansvarig:
Datum: 2014-01-14

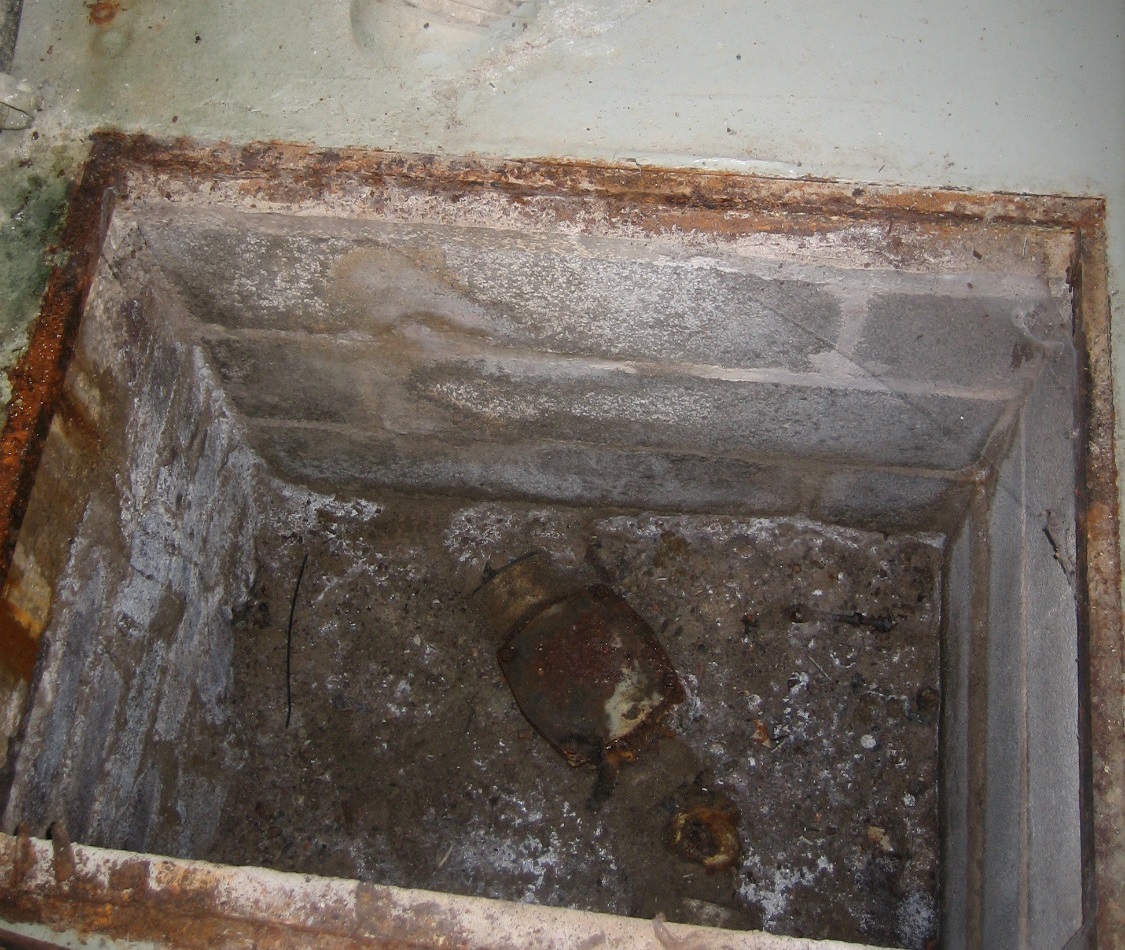

Bild på renslucka
Fick rensa för att komma åt ledningen.
2014-01-14 BRF Fastighet T25:2012 // Sida 5
Demo-konto
VAONLINE SYSTEMS
Sträcka 1 / BRF Fastighet T25:2012
Datum: 2014-01-14 14:39:00
Ansvarig:
Väder:Torrt
Inspektör:Joakim Andersson
Nr.:1
Projekt nr.:66
Lagringsmedia: Annan
Medianamn: 1.mp4

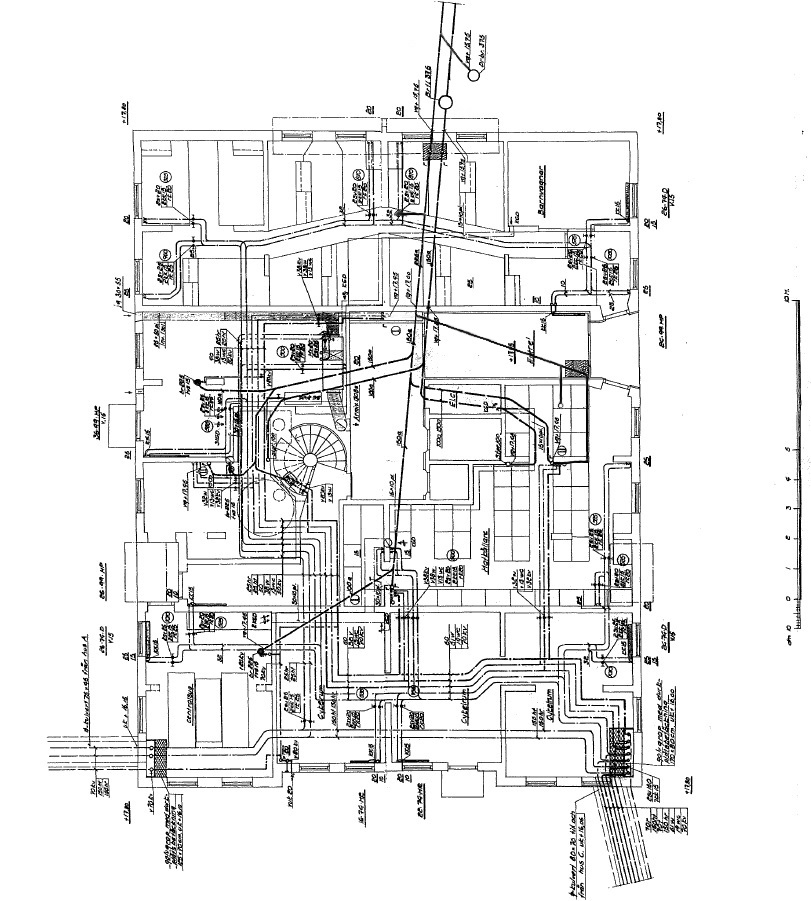

Ritnings nr.:m2122
Bedömn. grund:T25:2012
Rensning:Ingen
Spolning:Ja
Startpunkt: renslucka rl3 Medströms
Adress: Sturegatan 35 Sundbyberg lgh2256
Sträck. längd: 12.70 m. Spillvatten Normal
Rördimension: Cirkulär 110 Betong
Renoveringsmetod:
Kod:
Observation:
Bildnamn:
0.00 m
10%
ALM
Inspektion börjar.
0.20 m
10%
DF
Dimensionsförändring till 150 mm.
0.70 m
10%
GR
Grenrör, klockan 09.
4.70 m
5%
AAL
Anslutning på annan ledning.
1_4_A
2014-01-14 BRF Fastighet T25:2012 // Sida 6
Demo-konto
VAONLINE SYSTEMS
Sträcka 1 / BRF Fastighet T25:2012
Datum: 2014-01-14 14:39:00
Ansvarig:
Väder:Torrt
Inspektör:Joakim Andersson
Nr.:1
Projekt nr.:66
Lagringsmedia: Annan
Medianamn: 1.mp4
Ritnings nr.:m2122
Bedömn. grund:T25:2012
Rensning:Ingen
Spolning:Ja
Startpunkt: renslucka rl3 Medströms
Adress: Sturegatan 35 Sundbyberg lgh2256
Sträck. längd: 12.70 m. Spillvatten Normal
Rördimension: Cirkulär 110 Betong
Renoveringsmetod:
Kod:
Observation:
Bildnamn:

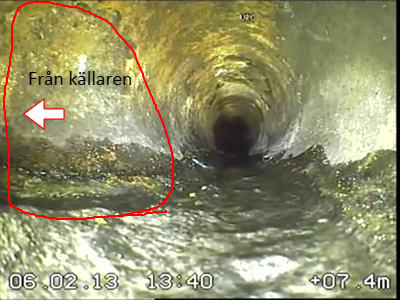

7.40 m
5%
GR
Grenrör, klockan 09.

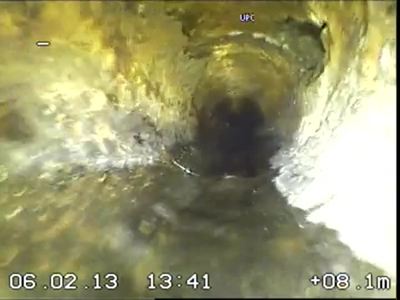

8.10 m
RBR
[4]
Rörbrott 4. På ledning i eller under byggnad, klockan 01-02.
1_6_A
1_6_B

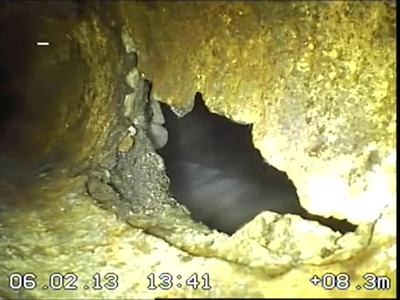

8.30 m
RBR
[4]
Rörbrott 4. På ledning i eller under byggnad, klockan 04. / needs to repaird
1_7_A

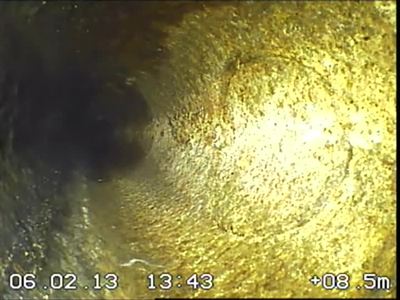

8.50 m
5%
SPR
[1]
Sprickor 1. Ytsprickor, klockan 01, cirkulär. / Cirkulär spricka
1_8_A

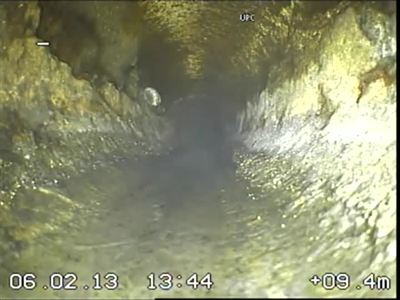

9.40 m
5%
SPR
[2]
Sprickor 2. Ej öppen spricka, klockan 10, längsgående. / Ganska grov spricka
1_9_A

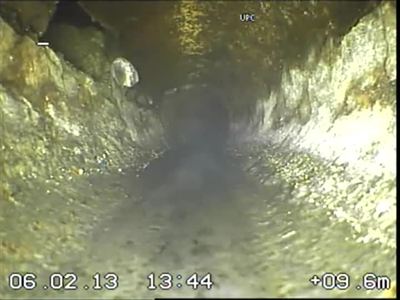

9.60 m
5%
RBR
[4]
Rörbrott 4. På ledning i eller under byggnad, klockan 10.
1_10_A
9.90 m
5%

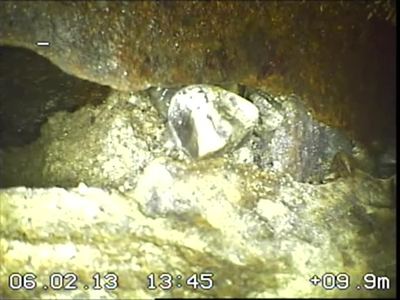

SPR
[2]
Sprickor 2. Ej öppen spricka, klockan 10, längsgående, börjar.
1_11_A

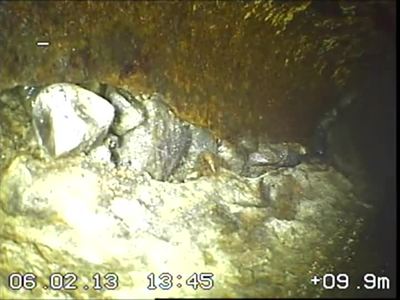

10.00 m
5%
SPR
[2]
Sprickor 2. Ej öppen spricka, klockan 10, längsgående, slutar.
1_12_A
11.10 m
MF
Materialförändring till, annat.
12.00 m
GR
Grenrör, klockan 02.

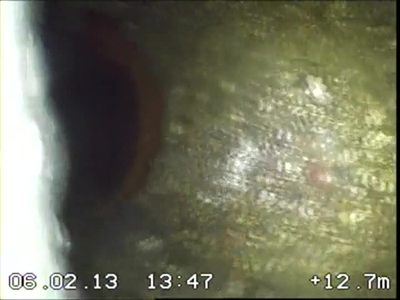

12.70 m
50%
KAM
Avbruten inspektion. / Högt vattenflöde, avbruten insp.
1_15_A
2014-01-14 BRF Fastighet T25:2012 // Sida 7
Demo-konto
VAONLINE SYSTEMS
Sträcka 1, Bilagor / BRF Fastighet T25:2012
Projektnamn: BRF Fastighet T25:2012
Projektnummer: 66
Ansvarig:
Datum: 2014-01-14
Bildnamn: 1_4_A, Videotid: 111sAnslutning på annan ledning. Bildnamn: 1_6_A, Videotid: 194sRörbrott 4. På ledning i eller under byggnad, klockan 01-02 . Bildnamn: 1_6_B, Videotid: 194sRörbrott 4. På ledning i eller under byggnad, klockan 01-02 . Bildnamn: 1_7_A, Videotid: 195sRörbrott 4. På ledning i eller under byggnad, klockan 04 .
2014-01-14 BRF Fastighet T25:2012 // Sida 8
Demo-konto
VAONLINE SYSTEMS
Sträcka 1, Bilagor / BRF Fastighet T25:2012
Projektnamn: BRF Fastighet T25:2012
Projektnummer: 66
Ansvarig:
Datum: 2014-01-14
Bildnamn: 1_8_A, Videotid: 247sSprickor 1. Ytsprickor, klockan 01 , cirkulär . Bildnamn: 1_9_A, Videotid: 271sSprickor 2. Ej öppen spricka, klockan 10 , längsgående . Bildnamn: 1_10_A, Videotid: 285sRörbrott 4. På ledning i eller under byggnad, klockan 10 . Bildnamn: 1_11_A, Videotid: 324sSprickor 2. Ej öppen spricka, klockan 10 , längsgående , börjar .
2014-01-14 BRF Fastighet T25:2012 // Sida 9
Demo-konto
VAONLINE SYSTEMS
Sträcka 1, Bilagor / BRF Fastighet T25:2012
Projektnamn: BRF Fastighet T25:2012
Projektnummer: 66
Ansvarig:
Datum: 2014-01-14
Bildnamn: 1_12_A, Videotid: 334sSprickor 2. Ej öppen spricka, klockan 10 , längsgående , slutar . Bildnamn: 1_15_A, Videotid: 414sAvbruten inspektion.
2014-01-14 BRF Fastighet T25:2012 // Sida 10
Demo-konto
VAONLINE SYSTEMS
Sträcka / BRF Fastighet T25:2012
Datum:
Ansvarig:
Väder:
Inspektör:
Nr.:
Projekt nr.:66
Lagringsmedia:
Medianamn:
Ritnings nr.:
Bedömn. grund:T25:2012
Rensning:
Spolning:
Startpunkt:
Adress:
Sträck. längd: m.
Rördimension:
Renoveringsmetod:
Egen beskrivning för sträcka 1:
Undersökte ledningen, sträcka 1 ett antal fel .
Här kan man skriva med egna ord om enskild sträcka. (Följer med i utlåtanden, under berörd sträcka och in i Online Viewer!!)
2014-01-14 BRF Fastighet T25:2012 // Sida 11
Demo-konto
VAONLINE SYSTEMS
Sträcka 2 / BRF Fastighet T25:2012
Datum: 2014-01-14 15:12:00
Ansvarig:
Väder:Torrt
Inspektör:Joakim Andersson
Nr.:2
Projekt nr.:66
Lagringsmedia:
Medianamn:
Ritnings nr.:m2556
Bedömn. grund:T25:2012
Rensning:Ingen
Spolning:Ja
Startpunkt: wc2 samlingsledning Medströms
Adress: Sturegatan 35 Sundbyberg lgh2257
Sträck. längd: 17.80 m. Spillvatten Normal
Rördimension: Cirkulär 110 Plast
Renoveringsmetod:
Kod:
Observation:
Bildnamn:
0.00 m
ALM
Inspektion börjar.
0.80 m
BR
Böjd rördel, klockan 09, mot liggande ledning.
1.20 m
BR
Böjd rördel, klockan 03, höger.
1.40 m
GR
Grenrör, klockan 09.
2.80 m
GR
Grenrör, klockan 03.
5.20 m
GR
Grenrör, klockan 03.
5.70 m
ANS
[1]
Ansamling 1: Föremål ej påverkar ledningen. / under 5 % av rörets diameter
2_7_A
5.70 m
GR
Grenrör, klockan 03.
6.30 m
ANS
[1]
Ansamling 1: Föremål ej påverkar ledningen, börjar. / okänt material, finkorningt
2_9_A
7.00 m
BR
Böjd rördel, klockan 09, vänster. / 45 grader
7.00 m
ANS
[1]
Ansamling 1: Föremål ej påverkar ledningen, slutar. / okänt material, finkorningt
2_11_A
2014-01-14 BRF Fastighet T25:2012 // Sida 12
Demo-konto
VAONLINE SYSTEMS
Sträcka 2 / BRF Fastighet T25:2012
Datum: 2014-01-14 15:12:00
Ansvarig:
Väder:Torrt
Inspektör:Joakim Andersson
Nr.:2
Projekt nr.:66
Lagringsmedia:
Medianamn:
Ritnings nr.:m2556
Bedömn. grund:T25:2012
Rensning:Ingen
Spolning:Ja
Startpunkt: wc2 samlingsledning Medströms
Adress: Sturegatan 35 Sundbyberg lgh2257
Sträck. längd: 17.80 m. Spillvatten Normal
Rördimension: Cirkulär 110 Plast
Renoveringsmetod:
Kod:
Observation:
Bildnamn:
9.50 m
BR
Böjd rördel, klockan 09, vänster.
10.00 m
GR
Grenrör, klockan 03.
17.50 m
FRF
[1]
Främmande föremål 1. Reduktion av rörets tvärsnittsarea som är mindre än 5 %.
2_14_A

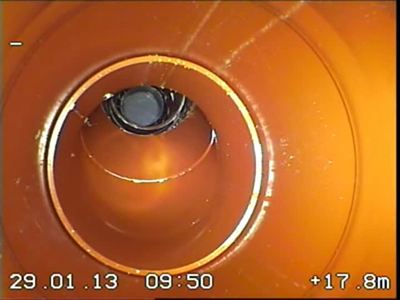

17.50 m
FRF
[2]
Främmande föremål 2. Reduktion av rörets tvärsnittsarea som är från 5 % och upp till 15 %. / Skruv och grova bitar av okänt material
2_15_A
17.70 m
GR
Grenrör, klockan 12.
17.80 m
ALM
Inspektion slutar. / vi avslutar här
2014-01-14 BRF Fastighet T25:2012 // Sida 13
Demo-konto
VAONLINE SYSTEMS
Sträcka 2, Bilagor / BRF Fastighet T25:2012
Projektnamn: BRF Fastighet T25:2012
Projektnummer: 66
Ansvarig:
Datum: 2014-01-14
Bildnamn: 2_7_A, Videotid: 165sAnsamling 1: Föremål ej påverkar ledningen. Bildnamn: 2_9_A, Videotid: 194sAnsamling 1: Föremål ej påverkar ledningen, börjar . Bildnamn: 2_11_A, Videotid: 206sAnsamling 1: Föremål ej påverkar ledningen, slutar . Bildnamn: 2_14_A, Videotid: 339sFrämmande föremål 1. Reduktion av rörets tvärsnittsarea som är mindre än 5 %.
2014-01-14 BRF Fastighet T25:2012 // Sida 14
Demo-konto
VAONLINE SYSTEMS
Sträcka 2, Bilagor / BRF Fastighet T25:2012
Projektnamn: BRF Fastighet T25:2012
Projektnummer: 66
Ansvarig:
Datum: 2014-01-14
Bildnamn: 2_15_A, Videotid: 344sFrämmande föremål 2. Reduktion av rörets tvärsnittsarea som är från 5 % och upp till 15 %.
2014-01-14 BRF Fastighet T25:2012 // Sida 15
Demo-konto
VAONLINE SYSTEMS
Sträcka 3 / BRF Fastighet T25:2012
Datum: 2016-03-15 10:20:00
Ansvarig:
Väder:
Inspektör:Joakim Andersson
Nr.:3
Projekt nr.:66
Lagringsmedia:
Medianamn:
Ritnings nr.:
Bedömn. grund:T25:2012
Rensning:
Spolning:
Startpunkt: Start1 Slut2 Medströms
Adress: SWEVES SVK2340
Sträck. längd: 7.30 m. Spillvatten
Rördimension: Cirkulär 110 Plast
Renoveringsmetod:
Kod:
Observation:
Bildnamn:
0.00 m
ALM
Inspektion slutar.
0.70 m
AAL
Anslutning på annan ledning.
1.90 m
GR
Grenrör, klockan 02.
2.10 m
BR
Böjd rördel, klockan 06, ner.
2.30 m
BR
Böjd rördel, klockan 06, ner.
2.60 m
GR
Grenrör, klockan 03.
2.80 m
BR
Böjd rördel, klockan 09, vänster.
2.90 m
AAL
Anslutning på annan ledning.
4.00 m
GR
Grenrör, klockan 03.
4.20 m
GR
Grenrör, klockan 12.
7.00 m
GR
Grenrör, klockan 01.
7.30 m
10%
ALM
Inspektion börjar.
2014-01-14 BRF Fastighet T25:2012 // Sida 16
Demo-konto
VAONLINE SYSTEMS
Sträcka 4 / BRF Fastighet T25:2012
Datum: 2019-10-23 10:12:00
Ansvarig:
Väder:
Inspektör:Vladimir Safronov
Nr.:4
Projekt nr.:66
Lagringsmedia:
Medianamn: 4.mp4
Ritnings nr.:
Bedömn. grund:T25:2012
Rensning:
Spolning:
Startpunkt: wc main Medströms
Adress: Nittedalgata 14 0654 Oslo
Sträck. längd: 7.00 m. Spillvatten
Rördimension: Cirkulär 110 Plast
Renoveringsmetod:
Kod:
Observation:
Bildnamn:
7.00 m
ALM
Inspektion börjar.
2014-01-14 BRF Fastighet T25:2012 // Sida 17
Demo-konto
VAONLINE SYSTEMS
Karta
Projektnamn: BRF Fastighet T25:2012
Projektnummer: 66
Ansvarig:
Datum: 2014-01-14
2014-01-14 BRF Fastighet T25:2012 // Sida 18
